在多样化电子设备和配电系统快速发展的今天，客户对保险丝座的需求日益呈现“模块化”“通配化”与“高兼容性”的趋势。尤其在维修、OEM装配和国际市场适配中，单一尺寸的保险丝座已无法满足不同设备和标准的需求。

为此，多规格兼容型保险丝座应运而生，其通过结构设计优化，实现对不同长度与直径的保险丝（如5×20mm和6.3×32mm）的通配兼容，同时兼顾插接牢固度、接触可靠性与装配适应性。本文将从兼容结构设计、自动预压力调节、机壳适配尺寸标准化与防错插功能等多个层面，深入剖析多规格兼容保险丝座的工程要点与未来发展方向。

一、兼容5×20mm与6.3×32mm保险丝的卡扣结构设计

1.1 兼容结构的核心挑战

5×20mm保险丝常用于小型电子电路、通信设备；而6.3×32mm保险丝则广泛应用于工业电源、大功率设备。由于其在长度、直径上的差异（差值可达1.3倍），传统保险丝座必须分别采购和设计不同结构，增加了库存、成本与设计复杂度。

1.2 卡扣兼容设计原理

为解决此问题，先进的保险丝座设计采用了多段式卡扣结构或活动式限位滑槽，能够自动适应不同规格保险丝的位置与固定要求。

设计特征：

• 内部采用双台阶限位结构，下层适配5×20mm，上层适配6.3×32mm；

• 弹片尾部设有可自动缩回的卡槽，当插入较长保险丝时自动让位；

• 插入后形成多点接触结构，确保导通稳定。

工程案例：

某电源适配器厂商原使用两款型号保险丝座分别适配不同出口型号，通过引入通用型卡扣结构设计，仅保留一款通配保险丝座，整体BOM成本下降18%，装配效率提高32%。

二、弹片预压力自动调节结构

2.1 不同规格保险丝带来的压接挑战

保险丝直径与长度变化会导致插接时预压力分布不均，若压力过小则接触电阻增大、发热严重，若过大则可能导致保险丝玻璃管破裂或插拔不便。

2.2 自动调节弹片结构设计

先进的保险丝座采用了可调节弹片结构，其核心机制包括：

• 弹片基底采用铰接结构，具备微位移能力；

• 弹片尾部设置压力缓冲弹簧，插入不同尺寸保险丝时自动调整接触压力；

• 弹片材料采用磷青铜+热处理工艺，耐疲劳性能优异。

优势：

• 维持稳定接触阻抗（典型值 < 10mΩ）；

• 提升插拔寿命，循环次数高达500次以上；

• 减少误配带来的接触失效风险。

工程实践：

在测试过程中，自动调压弹片能使5×20mm与6.3×32mm两种保险丝在40°C~85°C环境中保持接触电阻变化率小于10%，显著优于传统刚性弹片结构。

三、标准化结构尺寸适配多类机壳与安装环境

3.1 市场需求背景

不同设备厂商对保险丝座的安装方式有多种需求：面板安装型、PCB插件型、卡轨导轨型、螺钉固定型。为实现快速部署与维护，结构尺寸必须标准化、通用化。

3.2 模块化尺寸标准

典型设计采用以下标准结构设计：

• 外壳统一开孔尺寸（如Φ10.3mm、19×12mm等）；

• 安装边距与插接深度可调节结构；

• 采用滑动式定位槽或可替换式安装脚，实现**“一体多用”**。

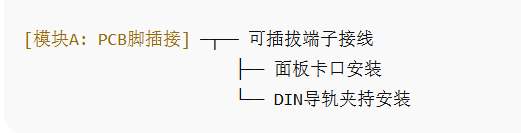

模块化结构图示逻辑：

客户应用反馈：

某工业控制系统客户通过采用一款结构标准化的保险丝座模块，统一适配其整个PLC产品线，减少产品型号数量50%，大幅提升组装效率与维修便利性。

四、防错插设计：保险丝长度限制器的引入

4.1 错误插接的风险

由于人工装配或用户更换保险丝时的疏忽，可能会出现以下问题：

• 将5×20mm保险丝错误插入设计用于6.3×32mm的位置，造成接触不良；

• 使用过长或不兼容的保险丝插入后，卡扣无法锁定，引起松动或高阻接触；

• 安装后因保险丝位置偏移导致电弧或击穿。

4.2 防错插设计实现

兼容型保险丝座结构中引入以下保险丝长度限制器机制：

• 内置定位台阶槽，限制保险丝插入深度；

• 使用带弹性阻尼的限位壁，自动识别插入保险丝尺寸；

• 增设可更换的限位挡块，根据客户产品实际配置定制。

技术优势：

• 减少人为装配错误；

• 保证保险丝位置稳定、接触可靠；

• 支持可视化标记辅助（如5×20用蓝色槽位，6.3×32用红色槽位）。

实践拓展：

在某医疗设备项目中，该设计显著降低了售后阶段保险丝更换错误率，维修请求数量下降约60%，极大优化了客户使用体验。

五、拓展设计建议与未来发展趋势

5.1 智能识别保险丝规格

可通过在保险丝座中嵌入微型接触识别模块（如磁感应、接触电阻识别）与MCU通信，实现对保险丝类型和规格的自动识别，适配智能设备故障预警系统。

5.2 通用平台化设计

引导客户从单一型号保险丝座向平台化结构+差异化模块发展，前期标准件统一，后端可根据使用场景选配：

• 熔断指示器模块；

• 遥信远传模块；

• 高频滤波模块（用于干扰抑制应用）；

5.3 应对认证和全球市场兼容性

在设计结构时需考虑UL、IEC、TÜV等多项认证标准要求，确保保险丝座兼容性不仅体现在物理结构，更满足认证跨国兼容需求。

结语

多规格兼容型保险丝座是应对多元化市场需求、简化设计与装配流程、提升用户便利性的重要方向。通过采用卡扣结构通配设计、自动调节预压力弹片、标准化机壳尺寸适配结构以及防错插限位器的组合优化，企业可以大幅降低设计与生产成本，提升产品兼容性与客户满意度。

在未来，通配型保险丝座将进一步结合智能识别、可视化管理与模块化系统集成，实现更广泛的适用范围和更高的电气系统稳定性。
